产品名称：

ROB系列中低压油缸

产品分类：

ROB系列中低压油缸

点击次数：

102

网上订购：

详细说明

●SO系列中高压油缸结构简图,RO系列中低压油缸结构图

序号	零件名称	序号	零件名称
1	活塞杆	8	弹簧华司
2	轴用油封	9	罗纹
3	轴用封环	10	前盖
4	无油润活轴承	11	缸筒
5	O型圈	12	O型圈
6	橡胶活塞环	13	活塞
7	耐磨环	14	后盖

ROB、SOB型标准油缸

缸径	Φ A	Φ B	C	E	F	G	H		S	Z	PT
20	M26X1.5	12	M10X1.5	25	12	25	15	32	54	171	ZG1/8
32	M30X1.5	16	M14X1.5	28	13	25	21	44	62	195	ZG1/4
40	M40X2	20	M16X1.5	28	17	25	25	52	62	207	ZG3/8
50	M50X2	25	M22X1.5	40	20	25	25	64	62	222	ZG3/8
63	M60X2	35	M30X1.5	45	20	30	30	80	75	260	ZG3/8
80	M70X2	40	M30X1.5	45	20	30	30	99	100	285	ZG1/2
100	M90X2	50	M40X2	55	25	30	30	118	120	320	ZG1/2

● ROB、SOB型标准油缸

缸径	Φ A	Φ B	C	E	F	G	H		S	Z	PT
20	M26X1.5	12	M10X1.5	25	12	25	15	32	54	171	ZG1/8
32	M30X1.5	16	M14X1.5	28	13	25	21	44	62	195	ZG1/4
40	M40X2	20	M16X1.5	28	17	25	25	52	62	207	ZG3/8
50	M50X2	25	M22X1.5	40	20	25	25	64	62	222	ZG3/8
63	M60X2	35	M30X1.5	45	20	30	30	80	75	260	ZG3/8
80	M70X2	40	M30X1.5	45	20	30	30	99	100	285	ZG1/2
100	M90X2	50	M40X2	55	25	30	30	118	120	320	ZG1/2

● ROB-CA型油缸

缸径	A	B	C	E	F	G	H	I	L	M	P	EW	S	Z	PT
20	M26X1.5	12	M10X1.5	25	12	25	15	15	15	10	10	15	54	161	ZG1/8
32	M30X1.5	16	M14X1.5	28	13	25	21	21	20	17	16	23	62	190	ZG1/4
40	M40X2	20	M16X1.5	28	17	25	25	25	25	17	16	25	62	210	ZG3/8
50	M50X2	25	M22X1.5	40	20	25	25	25	35	20	20	25	62	232	ZG3/8
63	M60X2	35	M30X1.5	45	20	30	30	30	45	25	25	30	75	280	ZG3/8
80	M70X2	40	M30X1.5	45	20	30	30	30	50	30	30	35	80	295	ZG1/2
100	M90X2	50	M40X2	55	25	30	30	30	60	35	35	40	95	335	ZG1/2

●油压缸轴心接头尺寸

kk A B C D E J H R

M8X1.25 20 14 17 9 41 10 10 9

M10X1.25 20 14 17 9 41 10 10 9

M14X1.5 30 16 44 12 56 15 15 14

M16X1.5 30 16 44 12 56 15 15 14

M22X1.5 42 24 52 20 70 24 24 23

kk A B C D E J H R

M26X1.5 50 28 58 20 70 38 24 25

M30X1.5 53 30 70 25 80 42 24 27

M40X2 70 30 70 34 93 48 32 35

M50X2 80 35 80 40 100 50 32 40

kk ΦA B C ΦD E H

M14X1.5 30 24.5 69 12 57 -

M16X1.5 30 25.4 69 12 59 -

M22X1.5 38 30 76 16 60 -

M26X1.5 50 32 110 25 57 45

kk ΦA B C ΦD E H

M30X1.5 55 35 110 25 83 45

M40X2 75 45 127 35 90 40

M50X2 90 55 155 50 105 50

M70X2 100 65 205 60 145 75

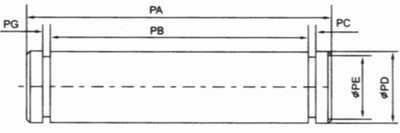

Y型 PA PB PC ΦPD ΦPE

M14X1.5 52 44.2 1.15 12 11.5

M16X2 52 442 1.15 12 11.5

M22X2 60 55.2 1.35 20 19

M26X2 66 58.2 1.35 20 19

M30X1.5 80 71.5 1.35 20 19

M30X1.5 93 84.2 1.35 20 23.9

CB型 PA PB PC ΦPD ΦPE

Φ40 40 32.4 1.15 12 11.5

Φ50 52 44.2 1.15 12 11.5

Φ63 56 48.2 1.15 16 15.2

Φ80 70 62.2 1.35 20 19

Φ100 83 74.2 1.35 25 23.9
